Припливно-витяжна установка Вентс ВУТ 100 П міні з рекуперацією тепла 106 м3/год

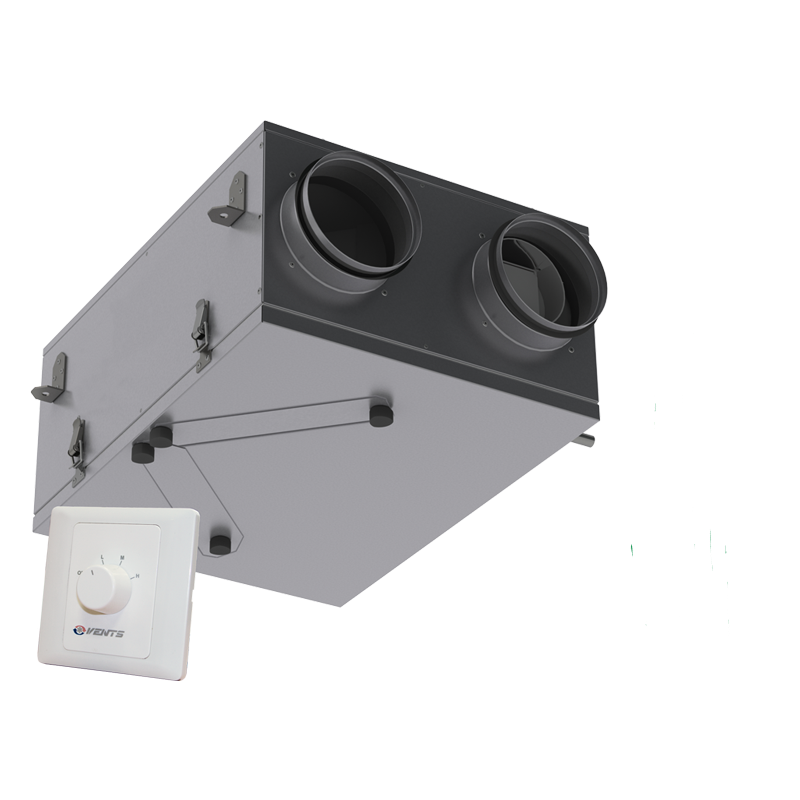

Припливно-витяжна установка з рекуперацією тепла Вентс ВУТ 100 П міні
Компактне припливно-витяжне встановлення ВУЕ 100 П міні (ВУТ 100 П міні) — просте та ефективне рішення для створення енергозберігаючої вентиляції окремих кімнат у квартирах, приватних будинках, майстернях, комерційних приміщеннях.

Установка є повністю готовим вентиляційним агрегатом, що забезпечує фільтрацію, подачу свіжого повітря в приміщення і видалення забрудненого.
У цьому тепло витяжного повітря передається припливному повітрі через пластинчастий рекуператор перехресного типу.
Застосування вбудованого рекуператора дозволяє значно зменшити витрати на опалення взимку та кондиціювання влітку.
Завдяки компактній висоті корпусу та безшумній роботі ВУЕ 100 П міні (ВУТ 100 П міні) міні може встановлюватись у приміщенні за підвісною стелею.
Установка призначена для з'єднання з круглими повітропроводами номінальним діаметром 125 мм.
Невелика повітророзподільна мережа дозволить вентилювати від одного до кількох приміщень.
Регулювання витрати повітря здійснюється за допомогою перемикача швидкостей А3 (П3-1-300).
Корпус виготовлений з корозійностійкого алюмоцинку з внутрішньою тепло- та звукоізоляцією з пінофолу завтовшки 15 мм. Для зручного монтажу корпус оснащений кутами кріплення.
Кріплення відкидної панелі до корпусу за допомогою петель забезпечує швидкий та зручний доступ до внутрішніх вузлів для обслуговування.
Також установка обладнана двома зворотними клапанами: у припливному та витяжному каналах.

ФІЛЬТР

Для очищення припливного та витяжного повітря використовуються два вбудовані фільтри зі ступенем очищення G4.
Фільтри запобігають попаданню брудного повітря в приміщення і є захистом елементів установки від засмічення.

ВЕНТИЛЯТОРИ

Установка оснащена надійними та економічними припливним та витяжним відцентровими вентиляторами з вперед загнутими лопатками.
Двигун обладнаний підшипниками кочення для збільшення терміну служби (прим. 40 тис. робочих годин).

РЕКУПЕРАТОР ВУЕ 100 П МІНІ

Пластинчастий ентальпійний рекуператор перехресного струму виконаний із полімеризованої целюлози з ефективністю від 64 до 72%.
Рекуператор дозволяє утилізувати не тільки тепло, а й вологу, внаслідок чого приміщення підтримується певний рівень вологості.
Влітку рекуператор охолоджує та осушує припливне повітря, а в зимовий — підігріває та зволожує.
Водяна пара «конденсується» з відпрацьованого вологого повітря і вбирається пластинами рекуператора.
Отримана волога і тепло передаються припливному повітрі, повністю виключається передача мікробів і неприємних запахів.

РЕКУПЕРАТОР ВУТ 100 П МІНІ

В установці використовується високоефективний пластиковий рекуператор перехресного струму.
Під блоком рекуператора розташований піддон для збирання та відведення конденсату.

ПРИНЦИП РОБОТИ

Тепле повітря з приміщення проходить через фільтр, що очищає, надходить в рекуператор і, передавши йому більшу частину тепла, видаляється за допомогою витяжного вентилятора.
Холодне повітря, проходячи через фільтр, що очищає, надходить в рекуператор, і, отримавши тепло від повітря, що видаляється, надходить в приміщення за допомогою припливного вентилятора.
Рекуператор дозволяє значно зменшити втрати теплової енергії та витрати на підігрів припливного повітря у холодний період року.

УПРАВЛІННЯ

Регулювання витрати повітря здійснюється в 3-х режимах за допомогою перемикача швидкостей А3 (П3-1-300):
1-а швидкість – 57 м3/год, 24 дБ(А)
2-а швидкість – 78 м3/год, 32 дБ(А)
3-тя швидкість – 106 м3/год, 41 дБ(А)

ЗАХИСТ РЕКУПЕРАТОРА

Для захисту рекуператора від обмерзання в холодну пору року всередині корпусу встановлено термостат (відключення вентилятора припливу для підігріву рекуператора потоком теплого повітря з приміщення).
