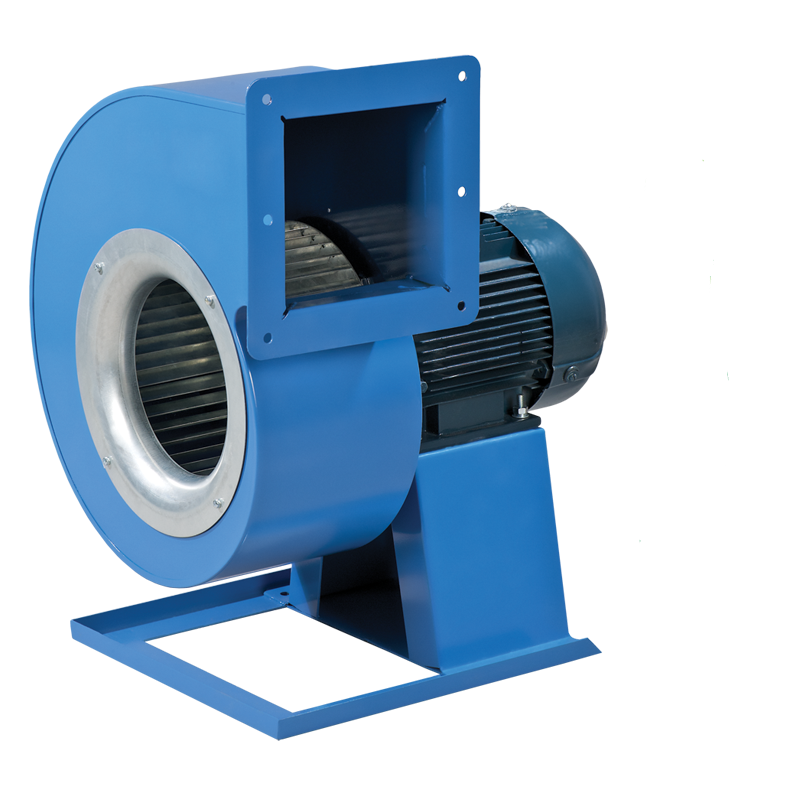

Вентилятор відцентровий Равлик Вентс ВЦУН 400х183 -2,2-6 ПР

Вентилятор відцентровий равлик Вентс ВЦУН 400х183 -2,2-6 ПР

Приточно-витяжні системи вентиляції приміщень різного призначення. Вентилятори можуть використовуватися як комплектуючі елементи до вентиляційних установок і установок кондиціонування повітря. Допускається зовнішній монтаж.

Конструкція Вентс ВЦУН 400х183 -2,2-6 ПР

Корпус вентилятора виготовлений зі сталі з полімерним покриттям. Вентилятор ВЦУН може бути виготовлений як із напрямком обертання робочого колеса в право, так і ліворуч. У кожному з варіантів є кілька положень корпусу, що уможливлює приєднання до повітроводу під будь-яким кутом із кроком 45°.

Двигун Вентс ВЦУН 400х183 -2,2-6 ПР

Під час виготовлення вентиляторів використовуються 2-, 4-, 6 або 8-мі полюсні трифазні асинхронні двигуни. Робоче колесо із загнутим вперед лопатками з оцинкованої сталі вставлене на осі двигуна.Підшипники кочення забезпечують великий термін експлуатації. Для досягнення точних характеристик, низького рівня шуму та безпечної роботи вентилятора кожна турбіна під час складання проходить динамічне балансування. Клас захисту двигуна — IP54.

Регулювання швидкості Вентс ВЦУН 400х183 -2,2-6 ПР

Ступеневе регулювання швидкості вентилятора за допомогою автотрансформаторного регулятора швидкості та плавне регулювання швидкості за допомогою тиристорного регулятора швидкості. До одного регульованого пристрою швидкості можна під'єднати кілька вентиляторів за умови, що їхня загальна потужність і робочий струм не перевищуватимуть номінальних параметрів регулятора швидкості.

Монтаж Вентс ВЦУН 400х183 -2,2-6 ПР

Вентилятор можна встановлювати як самостійне обладнання або як вентиляційні камери та установки для кондиціонування. В іншому випадку можуть об'єднатися із системою повітроводів за допомогою двох патрубків або одного вихідного патрубка. Вхідний патрубок має круглий переріз, а вихідний — прямокутний. Подавання живлення здійснюється через зовнішні клеми.

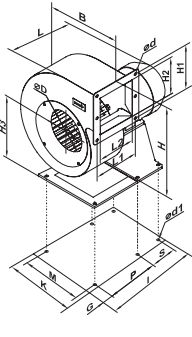

Габаритні розміри вентилятора ВЦУН 400х183 -2,2-6 ПР

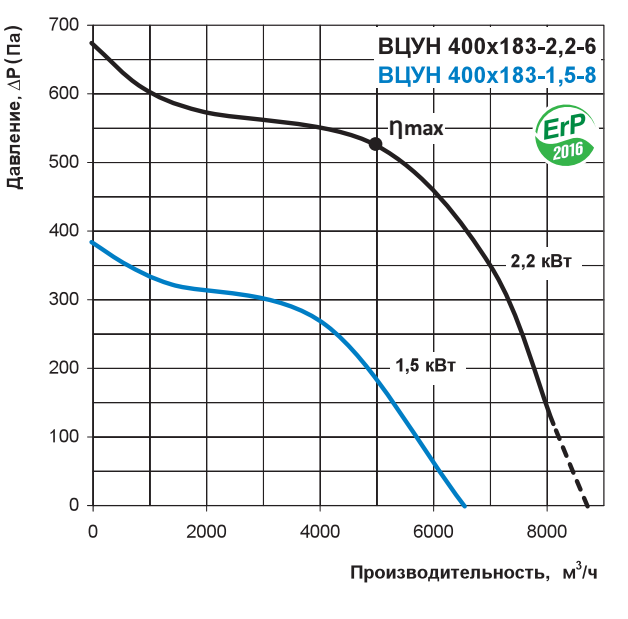

Аеродинамічні характеристики ВЦУН 400х183 -2,2-6 ПР

Варіанти положення корпусу вентилятора (з боку припливу)

Обертання робочого колеса вправо

Обертання робочого колеса вліво
